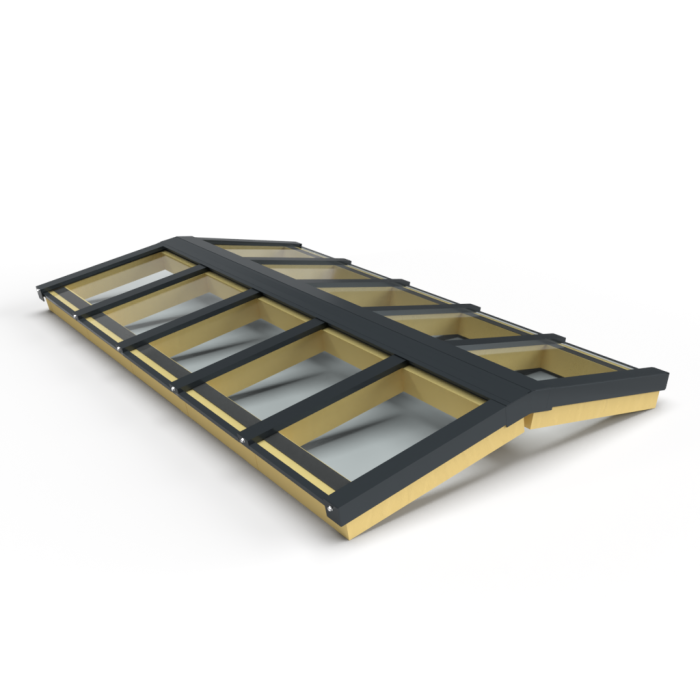

Zelfbouw lichtstraat 10 vak zadeldak 4420x2100mm

Complete zelfbouw lichtstraat vaste maat

Glasgigant levert een compleet zelfbouwpakket met vaste maat. Hierbij zit een meranti houten frame die op een opstand geplaatst dient te worden. Voor de materialen voor de opstand dien je zelf te zorgen, ook de raveling (gat in het dak) dien je zelf te verzorgen. Bij een zadeldak zijn de balken in de nok al schuin gezaagd zodat de dakdelen altijd een hellingshoek krijgen van 15 graden. Ook materialen om de lichtstraat te isoleren worden niet standaard meegeleverd. Het complete zelfbouw pakket bevat naast het meranti houten frame ook dakbeglazing. Dit kan gelaagd enkel glas, gelaagd HR++ dubbel glas, gelaagd zonwerend ZHR++ dubbel glas of BENG vacuümglas (0,4 Ug) zijn. Daarnaast worden alle dakbeglazingsprofielen meegeleverd. Hieronder zie je de afmetingen van de meegeleverde profielen. Het muuraansluitprofiel wordt alleen geleverd bij lessenaarsdaken met muuraansluiting.

Leveromvang compleet bouwpakket voor een lichtstraat

• Meranti houten frame (ongegrond) 62x120mm t.b.v. raamwerk
• 1x Rol onderrubber in wit of zwart
• 10x Gelaagd enkel glas, HR++ dubbel glas, ZHR++ zonwerend dubbel glas of BENG vacuümglas (0,4 Ug)
• 4x Profielset zijkant
• 2x Profielset bovenkant
• 8x Profielset midden
• 1x Aluminium nokafsluiting in kleur van de profielset
• 12x Eindschotjes afsluiting profielsets
• 10x Kunststof hoeklijn onderzijde glas in kleur profielset
• 4x Vullatten gelijk aan de glasdikte
• 1x Tube transparante kit

Niet inbegrepen:

• Lood, zink, Trespa, dakbedekking om de lichtstraat waterdicht in te werken op de opstand
• Trespa zijpanelen voor een waterdichte aansluiting

Overzicht lichtstraat en profielen

Afmetingen profielen

• Meranti balken - 62 x 120 mm
• Klemprofiel (Onder afdekkappen) - 56 x 9 mm
• Afdekkap midden - 60 x 20 mm
• Afdekkap zijkant - 61 x 73 mm
• Afdekkap boven (Bij vrijstaand) - 76 x 24 mm
• Klikprofiel zijkant schuin - 61 x 70 mm
• Muuraansluitprofiel (Bij muurplaatsing) - 60 x 76 mm
• Afdekkap vrijstaande plaatsing - 120 x 70 mm
• Eindschot zijkant lessenaarsdak vrijstaand - 120 x 75 mm
• Eindschot zijkant lessenaarsdak muuraansluiting - 150 x 85 mm
• Eindschot zijkant zadeldak - 225 x 100 mm
• Eindschot zijkant - 70 x 62 mm
• Eindschot voorkant klein - 50 x 62 mm
• Eindschot voorkant groot - 70 x 62 mm
• Kunststof hoeklijn - 20 x 30 mm

Hoe bereken ik de binnenwerkse maat van een zadeldak lichtstraat

De maat die bij een lichtstraat staat weergegeven is de buitenwerkse maat. Aangezien de meranti balken voor het houten frame 62 millimeter breed zijn, is de binnenwerkse maat van de lichtstraat 2*62 = 124 mm kleiner dan de buitenwerkse maat in de breedte en diepte. Om te berekenen wat de binnenwerkse maat van de lichtstraat is, neem je de totale breedte en diepte in millimeters en haal je hier 124 millimeter af.

Eenvoudige lichtstraat montage met een handleiding

Het complete zelfbouw pakket van Glasgigant is eenvoudig te monteren met behulp van de montagehandleiding. In de montagehandleiding wordt in 10 stappen uitgelegd hoe je het zadeldak vakkundig kunt monteren. De handleiding begint bij de raveling (gat in het dak) en beschrijft tot aan het eindresultaat stap voor stap hoe je de lichtstraat moet monteren.
